Что такое интроскоп и для чего он нужен

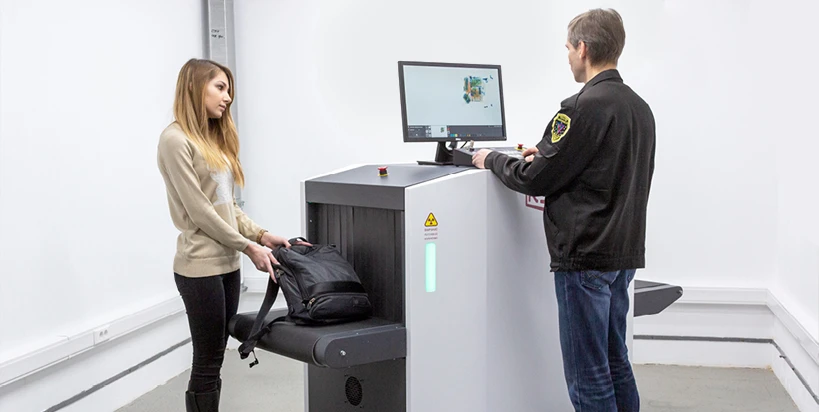

Интроскоп — это рентгенотелевизионная установка, которая позволяет «заглянуть» внутрь багажа, ручной клади, посылок, грузов и различных объектов, не вскрывая их. С его помощью можно визуально определить содержимое и выявить потенциально опасные предметы: взрывчатые вещества, оружие, контрабанду, запрещённые жидкости, наркотические и токсичные материалы.

Термин «интроскоп» происходит от латинского intro (внутрь) и греческого skopeo (смотрю). В профессиональной среде эти устройства также называют рентгенотелевизионными установками (РДУ) или досмотровыми рентгеновскими системами.

Основная цель использования интроскопов — обеспечение безопасности на объектах с массовым скоплением людей: в аэропортах, на вокзалах, в метро, на предприятиях и при проведении массовых мероприятий. Без интроскопа невозможно представить современный транспортный узел в любой развитой стране.

Чем интроскоп отличается от металлодетектора и сканера багажа

Главное отличие интроскопа от металлодетектора — в принципе действия. Металлодетектор реагирует только на металлические предметы, а интроскоп «видит» любые материалы: металл, пластик, органику, жидкость, резину и т.д.

В отличие от простого сканера багажа, который делает фотографию поверхности, интроскоп просвечивает объект послойно, что обеспечивает гораздо более точную идентификацию предметов. Оператор видит не только наличие предметов, но и их форму, размер, плотность и расположение.

Как работает интроскоп: принцип действия

Принцип работы интроскопа основан на использовании рентгеновского излучения. Когда рентгеновский луч проходит через объект, различные материалы (металл, пластик, жидкости, органика) задерживают излучение по-разному. Специальный детектор фиксирует интенсивность прошедших лучей и преобразует их в цифровое изображение, которое отображается на мониторе оператора.

Современные интроскопы могут использовать:

• Однопроекционные системы — формируют изображение под одним углом, достаточно для стандартных задач контроля.
• Двухпроекционные системы — используют два источника излучения под разными углами, позволяя видеть предмет в двух плоскостях одновременно, что значительно повышает точность распознавания.
• Мультипроекционные и КТ-системы — создают трёхмерные изображения, обеспечивая максимальную детализацию.

Как читать изображения на экране интроскопа

На экране оператор видит рентгеновское изображение содержимого. Каждый материал имеет свой цвет или оттенок:

• Органические вещества (продукты, бумага, пластик) — отображаются оранжевым.
• Неорганические материалы — синим.
• Металлы — зелёным или чёрным.

Цвета могут отличаться в зависимости от модели и используемой цветовой схемы. Современные модели также позволяют увеличивать изображение, изменять контраст, подсвечивать контуры и автоматически выделять подозрительные объекты.

Основные виды и классификация интроскопов

По способу подачи объектов

По назначению и размеру туннеля

• Для ручной клади — туннель примерно 0,5×0,3 м, рассчитаны на сумки, чемоданы, посылки.
• Для крупногабаритного багажа — туннель не менее 1,5×1,5 м, более мощный источник излучения для сканирования ящиков, контейнеров.
• Для грузов и автотранспорта — стационарные и мобильные системы для досмотра фур, контейнеров и автомобилей.

По типу используемого излучения

Хотя большинство интроскопов используют рентгеновское излучение, существуют и другие виды:

• Рентгеновские интроскопы — наиболее распространённый тип для досмотра багажа и промышленного контроля.
• Ультразвуковые интроскопы — используют акустические волны для контроля металлов, сварных швов, композитных материалов.
• Инфракрасные интроскопы — позволяют видеть в темноте, сквозь дым и туман.
• Радиоинтроскопы — применяют радиоволны для исследования грунта, стен, ледников.

Где применяются интроскопы

Транспортная безопасность

Интроскопы устанавливаются в местах, где важно обеспечить высокий уровень безопасности:

• Аэропорты, вокзалы, метрополитен.
• Морские и речные порты, таможенные посты.
• Станции и остановочные пункты.

На транспорте интроскопы являются обязательным элементом системы безопасности. Их использование закреплено в нормативных документах по транспортной безопасности.

Промышленность и производство

В промышленности интроскопы используются для неразрушающего контроля качества материалов, изделий и сварных соединений:

• Контроль сварных швов и металлоконструкций.
• Проверка качества литья и штамповки.
• Обнаружение внутренних дефектов (трещин, раковин, включений).
• Контроль трубопроводов без нарушения их целостности.

Безопасность на объектах

• Административные здания и суды.
• Стратегические объекты — энергетические, транспортные, оборонные.
• Учебные заведения, бизнес-центры, торговые комплексы.
• Места проведения массовых мероприятий.

Медицина

Медицинские интроскопы — это рентгеновские аппараты, флюорографы, компьютерные томографы. Они помогают врачам диагностировать заболевания без хирургического вмешательства.

Корпоративный сектор

На предприятиях интроскопы применяются для предотвращения выноса ценных материалов и оборудования, а также для контроля содержимого посылок и производственных грузов.

Искусственный интеллект в интроскопах

Современные интроскопы всё чаще оснащаются системами искусственного интеллекта. ИИ помогает системе:

• Автоматически анализировать изображение и выделять потенциально опасные объекты.
• Распознавать оружие, ножи, детали взрывных устройств, жидкости, аккумуляторы.
• Снижать нагрузку на оператора при большом потоке пассажиров.
• Повышать точность распознавания благодаря обучению на тысячах изображений реальных угроз.

В результате снижается нагрузка на персонал, ускоряется процесс досмотра и повышается общий уровень безопасности.

Как выбрать интроскоп: ключевые параметры

Расчёт количества установок

Расчёт ведётся исходя из пассажиропотока и времени прохождения одной проверки. Например, если один интроскоп способен пропустить около 600–800 единиц багажа в час, а объект обслуживает 4000 пассажиров, потребуется минимум 5–6 линий контроля.

Монтаж, эксплуатация и обслуживание

Требования к установке

Интроскоп относится к категории рентгенотелевизионного оборудования, поэтому его монтаж строго регламентируется:

• Установка проводится только сертифицированной организацией, имеющей разрешение на работы с источниками ионизирующего излучения.
• Оборудование должно иметь санитарно-гигиеническое заключение и паспорт с указанием допустимого уровня дозы.
• Расстояние до рабочих мест и проходов — не менее 1,5–2 м.
• Помещение должно быть оснащено заземлением, вентиляцией и стабильным электропитанием.

Периодичность обслуживания

Регламентное обслуживание проводится согласно требованиям СанПиН:

• При низкой интенсивности эксплуатации — не реже 1 раза в полгода.
• При высокой интенсивности (вокзалы, аэропорты) — раз в квартал или даже раз в месяц.

Что входит в техобслуживание:

• Проверка дозы излучения.
• Калибровка детекторов.
• Диагностика рентгеновского излучателя и конвейера.
• Обновление программного обеспечения.

Безопасность использования интроскопов

Безопасны ли интроскопы для людей?

Современные интроскопы полностью безопасны при правильной эксплуатации:

• Рентгеновское излучение направлено внутрь герметичной камеры.
• Корпус выполнен из свинцосодержащего материала, полностью блокирующего выход лучей.
• Вход и выход из тоннеля защищены специальными шторками.
• Мощность дозы за пределами корпуса не превышает естественного радиационного фона.

Доза облучения при досмотре сопоставима с естественным фоновым излучением за несколько недель городской жизни. Мощность рентгеновского излучения в интроскопах значительно ниже, чем в медицинских аппаратах.

Безопасно ли просвечивать еду, лекарства, электронику?

Да, безопасно. Интроскоп просвечивает предметы низкодозным рентгеновским излучением, которое:

• Не вызывает химических изменений веществ.
• Не влияет на работоспособность электроники.
• Не портит продукты питания и медикаменты.
• Не засвечивает даже высокочувствительные фото- и видеоплёнки.

Чего нельзя делать с интроскопом

• Засовывать руки в работающий интроскоп — можно получить ожог или травму от движущихся механизмов.
• Помещать живых животных на ленту — интроскопы не предназначены для воздействия на живые организмы.

Нормативная база и лицензирование

Основные нормативные документы

Использование интроскопов в России строго регламентируется:

• Федеральный закон №16-ФЗ «О транспортной безопасности».
• Приказ Минтранса РФ от 4 февраля 2025 г. N 34.
• ГОСТ Р 57238-2016.
• СанПиН 2.6.1.2523-09, СанПиН 2.6.1.3488-17, СанПиН 2.6.1.2748-10.
• СП 2.6.1.2612-10 (ОСПОРБ-99/2010).

Нужна ли лицензия?

Да. Деятельность, связанная с применением источников ионизирующего излучения, подлежит обязательному лицензированию. Согласно Постановлению Правительства РФ №957, выдачей таких лицензий занимается Роспотребнадзор.

Проект размещения

Перед установкой интроскопа разрабатывается проект размещения — техническая документация, определяющая:

• Место установки.
• Меры радиационной защиты.
• Расчёт дозовых нагрузок.
• Требования к помещениям и персоналу.

Проект разрабатывается организацией, имеющей лицензию на деятельность в области использования источников ионизирующего излучения.

Часто задаваемые вопросы
