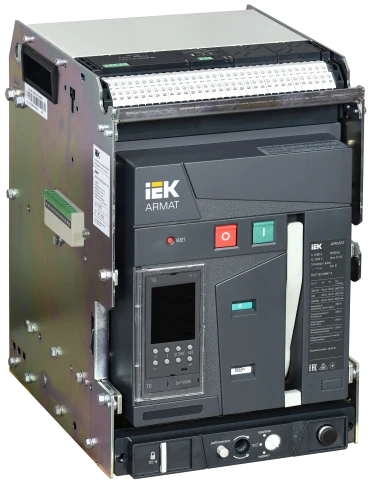

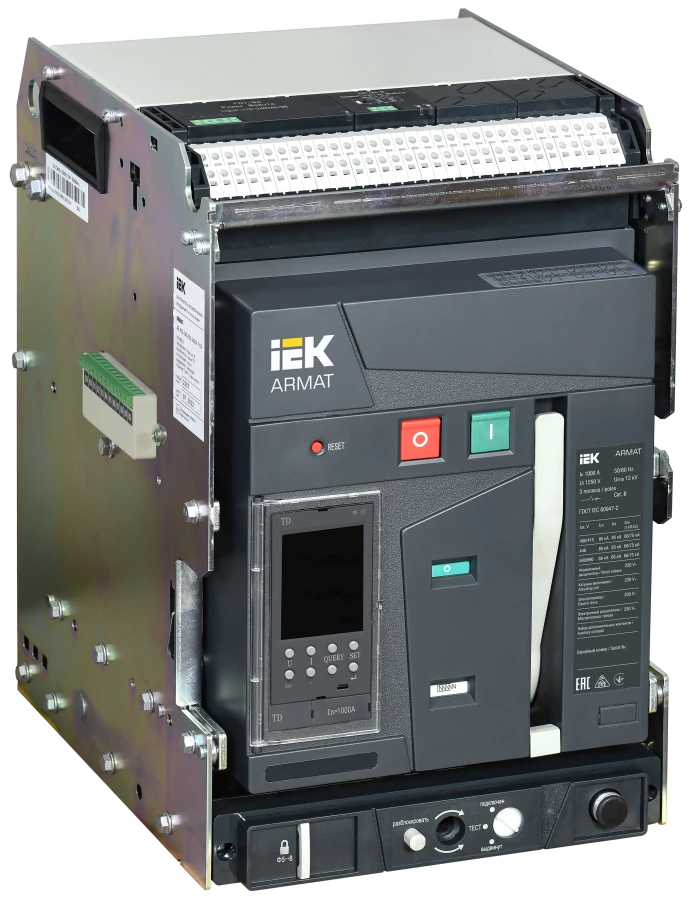

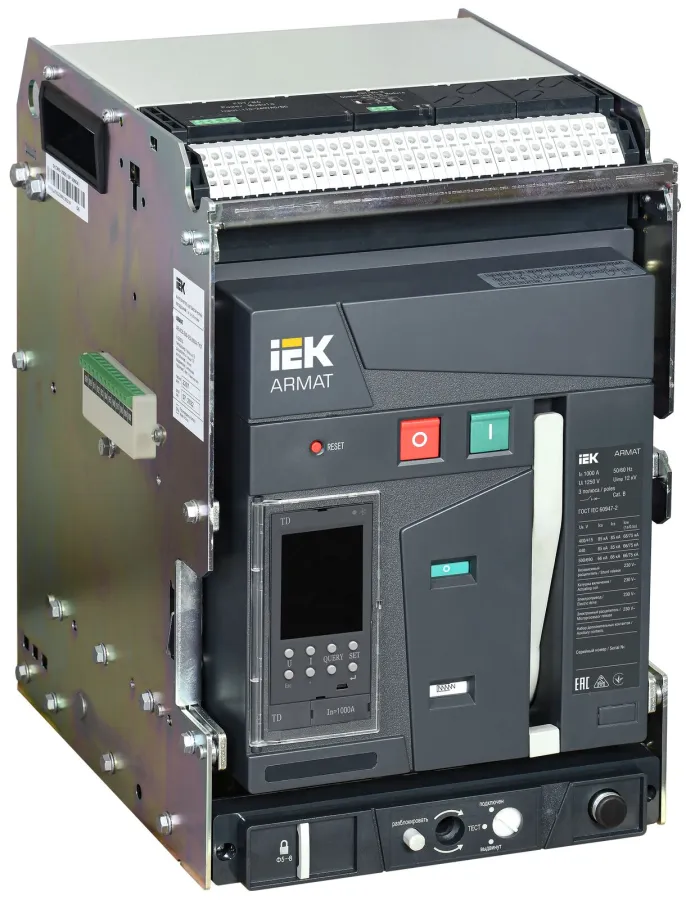

Выключатель автоматический воздушный IEK ARMAT AR-A2S 1000А, 3P, выдвижной, 85кА
Надёжная защита силовых сетей от перегрузок и коротких замыканий с комплектом аксессуаров
Профессиональная защита для силовых сетей
Воздушный автоматический выключатель IEK ARMAT AR-A2S TD10 3P W HR/VR — это силовой коммутационный аппарат, предназначенный для защиты распределительных сетей в промышленных и гражданских объектах. Устройство обеспечивает надёжную защиту от токов перегрузки и коротких замыканий, а также позволяет выполнять оперативные включения и отключения участков электрических цепей. Модель рассчитана на номинальный ток 1000 А и рассчитана для применения в электроустановках с напряжением до 690 В. Выключатель выполнен в выдвижном исполнении с задним подключением главных цепей и оснащён электронным расцепителем типа TD с широкими возможностями настройки.
Высокая отключающая способность
Номинальная отключающая способность составляет 85 кА при напряжении 400 В, что позволяет применять выключатель в распределительных устройствах с высокими токами КЗ.
Полный комплект аксессуаров
В комплект поставки входят моторный привод, катушки включения и отключения на 220–240 В, а также 6 вспомогательных контактов для дистанционного управления и сигнализации.
Ключевые преимущества
Надёжность и безопасность
- Отключающая способность 85 кА — предельная отключающая способность равна рабочей, что упрощает выбор и расчёт.
- Электронный расцепитель TD — точная настройка уставок тока и времени срабатывания, возможность дистанционного контроля.
- Высокая механическая износостойкость — до 25 000 циклов работы без обслуживания.
- Защита от перегрузок и КЗ — диапазон уставки тока расцепления от 400 до 1000 А, регулировка срабатывания от 1000 до 50 000 А.
Удобство эксплуатации
- Выдвижное исполнение — быстрая замена и обслуживание без демонтажа шин, возможность извлечения для проверки и ремонта.
- Моторный привод в комплекте — дистанционное включение и отключение, интеграция с системами автоматизации.
- 6 вспомогательных контактов — сигнализация положения выключателя для систем управления.
- Степень защиты IP30 — пригоден для установки в сухих закрытых помещениях.
Ключевое преимущество: выключатель поставляется с полным комплектом аксессуаров — моторным приводом, катушками управления и вспомогательными контактами. Это избавляет от необходимости докупать их отдельно и упрощает ввод оборудования в эксплуатацию.
Где применяется
Выключатели серии ARMAT востребованы в различных секторах электроэнергетики:
- Распределительные устройства (РУ) 0,4 кВ — защита вводов и секций в трансформаторных подстанциях.
- Промышленные предприятия — питание мощных электродвигателей, цеховых сетей и технологических линий.
- Объекты коммерческой недвижимости — торговые центры, офисные здания, гостиницы.
- Инфраструктурные объекты — системы жизнеобеспечения, насосные станции, котельные.
Технические характеристики
| Параметр | Значение |
|---|---|
| Производитель | IEK |
| Модель | ARMAT AR-A2S TD10 3P W HR/VR |
| Артикул | AR-ACB-3VB-085-1000A-TDCF |
| Тип | Воздушный автоматический выключатель |
| Номинальный ток, А | 1000 |
| Количество полюсов | 3 |
| Номинальное напряжение, В | 690 |
| Отключающая способность Icu (400 В), кА | 85 |
| Рабочая отключающая способность Ics, кА | 85 |
| Ток кратковременной выдержки Icw (1 с), кА | 85 |
| Тип расцепителя | Электронный TD |
| Диапазон уставки тока перегрузки, А | 400…1000 |
| Диапазон уставки тока КЗ, А | 1000…50000 |
| Исполнение | Выдвижное |
| Подключение главных цепей | Заднее (болтовое) |
| Вспомогательные контакты | 6 переключающих |
| Моторный привод | В комплекте (220–240 В) |
| Катушки управления | В комплекте (включение/отключение, 220–240 В) |
| Степень защиты | IP30 |
| Габариты (Ш×В×Г), мм | 285×435×390 |
| Вес брутто, кг | 86,5 |
| Гарантия | 5 лет |
Часто задаваемые вопросы
Номинальная предельная отключающая способность Icu = 85 кА при напряжении 400 В, 50 Гц. Рабочая отключающая способность Ics = 85 кА — в данном случае она равна предельной.
W — выдвижное исполнение (withdrawable). HR — аксессуары: моторный привод и катушка включения (отключения). VR — независимый расцепитель (катушка отключения).
Да. В комплект поставки входят моторный привод, катушка включения, независимый расцепитель и 6 вспомогательных контактов.
На оборудование IEK серии ARMAT предоставляется 5 лет гарантии.
Отказ от ответственности: технические характеристики и комплектация основаны на данных производителя. Фактические параметры могут уточняться у менеджеров. Поставки осуществляются в рамках проектных решений, цены рассчитываются индивидуально.
IEK ARMAT AR-A2S TD10 3P W HR/VR — профессиональный воздушный автоматический выключатель для силовых сетей.
