Устройство гарантированного питания УГП-380-380/220-60/20-100/50 — 60/20 кВА для нефтеперекачивающих станций
Готовое решение в блок-контейнере с резервированием 2N для бесперебойного электроснабжения агрегатов и систем автоматизации
Система бесперебойного питания для критической инфраструктуры

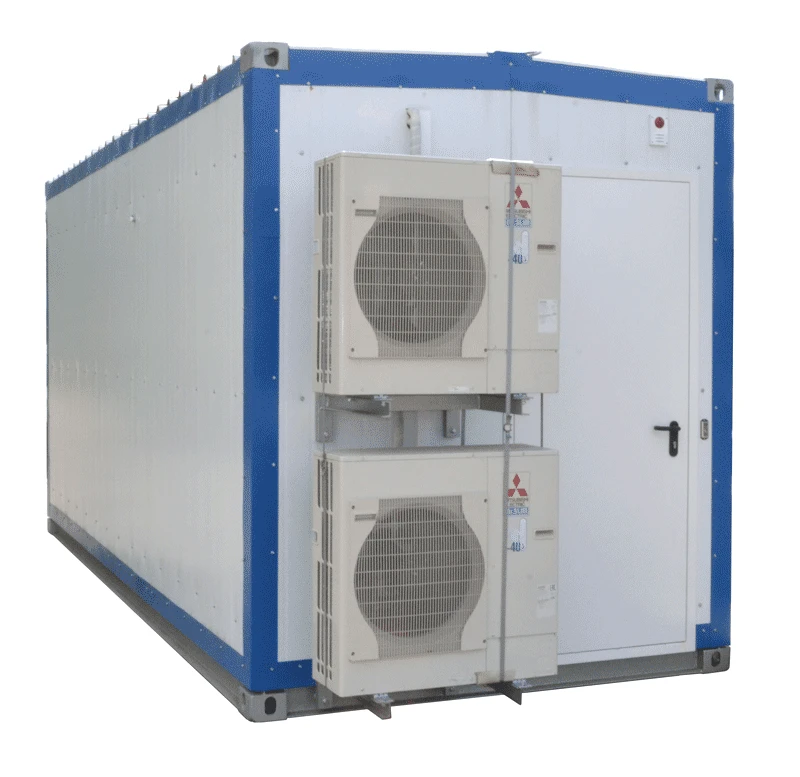

Устройство гарантированного питания УГП-380-380/220-60/20-100/50 производства компании «Парус электро» (бренд «Связь инжиниринг») предназначено для обеспечения бесперебойного электроснабжения агрегатов и систем автоматизации нефтеперекачивающих станций. Оборудование поставляется в виде блок-контейнера, что позволяет быстро развернуть систему электроснабжения без капитальных затрат на строительство.
Подсистема электроснабжения состоит из двух независимых ИБП:
- ИБП С мощностью 60 кВА — трёхфазный источник для электропитания агрегатов магистральных нефтепроводов и силового оборудования.
- ИБП А мощностью 20 кВА — трёхфазный источник с однофазным выходом 220 В для систем автоматизации и управления технологическими процессами.
Топология двойного преобразования
Каждый ИБП построен по схеме On-Line, что обеспечивает гальваническую развязку входа и выхода, исключая влияние электросети на нагрузку.
Резервирование 2N
Два ввода от электросети и по две группы аккумуляторов гарантируют максимальный уровень надежности и непрерывность функционирования защищаемого оборудования.
Ключевые преимущества
Надёжность и отказоустойчивость
- Резервирование 2N — каждый ИБП имеет два независимых ввода от электросети и по две группы аккумуляторов ёмкостью 100 Ач и 50 Ач соответственно.
- Автоматическое переключение вводов — система распределения электропитания автоматически переключает вводы при нарушениях качества электроэнергии.
- Защита от перегрузок и замыканий — встроенная система защиты предотвращает аварийные ситуации.
- Гальваническая развязка — исключает влияние электросети на нагрузку.
- Широкий диапазон входного напряжения — 380 В ±20%.
Мобильность и экономичность
- Блок-контейнерное исполнение — габариты стандартного транспортного контейнера (3000×9000×3050 мм) для удобства перевозки.
- Быстрое развертывание — не требуется строительство отдельного здания, установка осуществляется на подготовленной площадке.
- Срок службы 10-12 лет — долговечное оборудование для длительной эксплуатации.
- Вес не более 10 000 кг — оптимизированная конструкция для транспортировки.
Ключевое преимущество: УГП-380-380/220-60/20-100/50 — это комплексное решение «под ключ» для объектов нефтегазовой отрасли. Резервирование всех критических компонентов и возможность удалённого мониторинга делают его оптимальным выбором для обеспечения бесперебойной работы магистральных нефтепроводов.
Где применяется
Устройства гарантированного питания серии УГП востребованы на объектах с высокими требованиями к надёжности электроснабжения:
- Нефтеперекачивающие станции — основное применение для питания агрегатов магистральных нефтепроводов.
- Нефте- и газодобывающие предприятия — обеспечение бесперебойной работы технологического оборудования.
- Системы автоматизации — питание систем управления и контроля технологических процессов.
- Объекты критической инфраструктуры — военные объекты, атомная энергетика, ЦОДы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Производитель | Парус электро (бренд «Связь инжиниринг») |
| Модель | УГП-380-380/220-60/20-100/50 |
| Мощность ИБП С | 60 кВА |
| Мощность ИБП А | 20 кВА |
| Входное напряжение | 380 В ±20% |
| Выходное напряжение ИБП С | 380 В ±2% |
| Выходное напряжение ИБП А | 220 В ±2% |
| Ёмкость АКБ (ИБП С) | 100 Ач |
| Ёмкость АКБ (ИБП А) | 50 Ач |
| Количество групп АКБ | 2 группы |
| Аппаратное резервирование | 2N |
| Рабочая частота | 50 Гц |
| Габариты (Д×Ш×В) | 3000×9000×3050 мм |
| Вес | не более 10 000 кг |
| Срок службы | 10-12 лет |
Часто задаваемые вопросы
Основное отличие — мощность ИБП С (60 кВА) и ИБП А (20 кВА), а также ёмкость аккумуляторных батарей (100 Ач для ИБП С и 50 Ач для ИБП А). Это делает модель оптимальной для объектов, где требуется сбалансированное резервирование для силовых агрегатов и систем автоматизации.
В состав входят два независимых ИБП (60 кВА для силовых агрегатов и 20 кВА для систем автоматизации), две группы аккумуляторов ёмкостью 100 Ач и 50 Ач, система распределения электропитания, система поддержания микроклимата, система связи, система охранной и противопожарной автоматики, а также система видеонаблюдения.
Резервирование 2N означает, что каждый ИБП имеет два независимых ввода от электросети и две независимые группы аккумуляторов. Это обеспечивает максимальный уровень надёжности и позволяет системе продолжать работу даже при отказе одного из источников питания.
Средний срок службы УГП составляет 10-12 лет.
Отказ от ответственности: все технические характеристики и данные приведены на основе информации производителя «Парус электро». Фактические параметры могут незначительно отличаться в зависимости от региона поставки и исполнения. Поставки осуществляются в рамках проектных решений, цены рассчитываются индивидуально. Перед покупкой рекомендуем уточнить актуальные характеристики у наших специалистов.
УГП-380-380/220-60/20-100/50 — устройство гарантированного питания для нефтеперекачивающих станций и объектов критической инфраструктуры.
