Контроллер фанкойла Donel DAFVFT0710011-10V — 4 выхода 0–10 В для KNX-систем
Универсальное решение для управления фанкойлами, клапанами и вентиляцией в системах «умного здания»
Интеллектуальное управление климатом через KNX

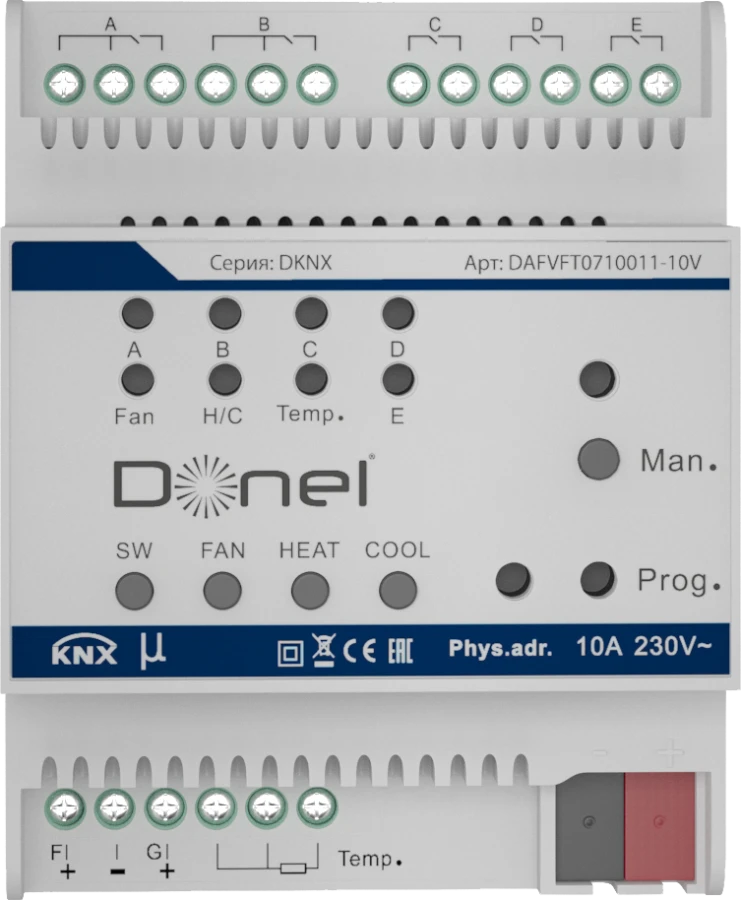

Контроллер фанкойла Donel DAFVFT0710011-10V — это исполнительное устройство для шины KNX, предназначенное для управления фанкойлами (вентиляторными доводчиками) в системах климатического контроля. Устройство поддерживает управление вентилятором на 1–3 скорости, клапанами двух- и четырёхтрубных систем (включая ON/OFF, ШИМ и аналоговое управление 0–10 В), а также оснащено встроенным ПИ-алгоритмом для поддержания заданной температуры.
Два канала 0–10 В
Два выхода 0–10 В могут использоваться для управления вентилятором с бесщёточным двигателем или пропорциональными клапанами, а релейные выходы — для дискретного управления скоростями и клапанами.
Вход для PT1000
Внешний датчик температуры PT1000 (в комплекте с кабелем 2 м) позволяет измерять фактическую температуру в помещении и использовать её для управления.
Ключевые преимущества
Гибкое управление фанкойлом
- 1–3 скорости вентилятора — поддержка многоступенчатых вентиляторов с настраиваемой характеристикой запуска.
- Принудительный режим — скорость вентилятора может быть зафиксирована в заданном диапазоне с наивысшим приоритетом.
- Автоматическое и прямое управление — скорость запускается автоматически по значению с датчика или вручную с панели управления.
- Функция восстановления питания — задание скорости вентилятора после сброса.
Управление трубопроводом
- 2- и 4-трубные системы — поддержка различных гидравлических схем.
- Встроенный ПИ-регулятор — точная поддержка заданной температуры.
- Управление клапанами — ON/OFF, ШИМ, 0–10 В для пропорциональных клапанов.
- Функция очистки клапана — ручная или автоматическая для предотвращения заклинивания.
Логика и сценарии
- 8 сцен — совместное управление вентилятором и теплообменником через 1-байтовый объект.
- Локальные режимы — дежурный, комфортный, ночной и охранный режимы работы.
- Логические операции — И, ИЛИ, исключающее ИЛИ, функция вентиля.
- Счётчик часов работы — мониторинг времени эксплуатации оборудования.
Ключевое преимущество: контроллер DAFVFT0710011-10V совмещает в себе функции управления вентилятором, клапанами и логической обработки, что позволяет реализовать гибкие и энергоэффективные сценарии климат-контроля без необходимости в дополнительных устройствах.
Где применяется
Благодаря универсальности и поддержке различных типов фанкойлов, контроллер подходит для широкого круга задач:
- Офисные и административные здания — централизованное управление климатом в помещениях с различными режимами использования.
- Гостиницы и гостиничные комплексы — индивидуальное управление температурой в номерах с комфортным, ночным и дежурным режимами.
- Жилые комплексы и апартаменты — интеграция с системами «умный дом» для контроля климата в квартирах.
- Торговые и развлекательные центры — управление климатическими системами в больших общественных пространствах.
Технические характеристики
| Параметр | Значение |
|---|---|
| Производитель | Donel |
| Модель | DAFVFT0710011-10V |
| Артикул | DAFVFT0710011-10V |
| Тип | Исполнительное устройство KNX |
| Количество выходов | 4 независимых |
| Выход 0–10 В | 2 канала (пассивный, макс. 1,5 мА) |
| Выход релейный | 230 В AC / 30 В DC |
| Дополнительный вход | PT1000 (3-проводной, -45…+80 °C) |
| Напряжение шины | 21–30 В постоянного тока |
| Ток шины | < 12 мА |
| Потребляемая мощность шины | < 360 мВт |
| Температура эксплуатации | -5…+45 °C |
| Температура хранения | -25…+55 °C |
| Влажность | < 93% (без конденсации) |
| Размеры | 72×90×64,2 мм |
| Ширина модулей | 4 модуля на DIN-рейку |
| Вес | 0,3 кг |
| Цвет | Серый |
| Гарантия | Уточняйте у менеджеров |
Часто задаваемые вопросы
Контроллер поддерживает фанкойлы с вентилятором на 1–3 скорости, а также с бесщёточным двигателем (управление сигналом 0–10 В). Гидравлическая часть может быть двух- или четырёхтрубной с клапанами ON/OFF, ШИМ или 0–10 В.
Нет. Устройство получает питание непосредственно от шины KNX (21–30 В постоянного тока). Дополнительный источник питания не требуется.
Контроллер оснащён входом для трёхпроводного датчика температуры PT1000. В комплекте поставляется датчик с кабелем длиной 2 м. Диапазон измеряемых температур: от -45 до +80 °C.
Да. Релейные выходы могут использоваться как обычные релейные выходы, если они не задействованы для управления вентилятором или клапаном, что расширяет функциональность контроллера.
Контроллер поддерживает автоматическое управление по заданной температуре (с ПИ-регулятором), прямое ручное управление, принудительные режимы работы с фиксацией скорости, а также сценарии и локальные режимы (дежурный, комфортный, ночной, охранный).
Отказ от ответственности: все технические характеристики и данные приведены на основе информации производителя Donel. Фактические параметры могут незначительно отличаться в зависимости от региона поставки. Перед покупкой рекомендуем уточнить актуальные характеристики у наших специалистов.
Donel DAFVFT0710011-10V — универсальный контроллер для управления фанкойлами и клапанами в KNX-системах «умного здания».
